焊接机器人用多芯锡丝
    发布时间: 2015-07-09 12:19
最适合自动焊机机器人使用的锡丝。

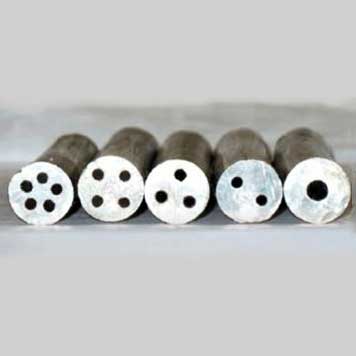

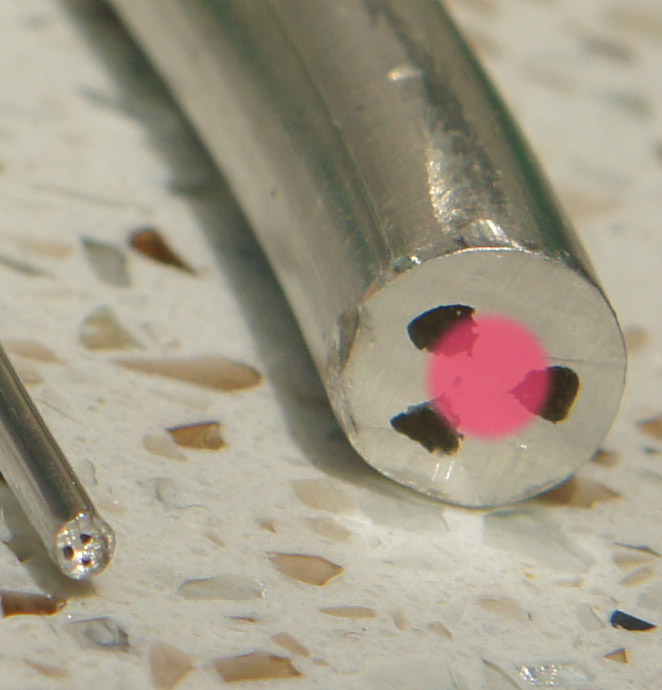

1> 多芯助焊工艺,小线径拉丝不断松香,受热更均匀,极低飞溅。
2> 优异焊接活性,适应产品苛刻条件焊接。
3> 助焊药芯比例2-4.5%可制程,适应不同通孔焊接和拉焊工艺需求。
4> 高提纯松香助剂,残留免洗干净透明。
5> 绕线平顺,焊接气味温和。
焊接机器人用多芯锡丝


1.    简介和应用


捷美特电子凭借在焊料领域多年的研发及制造经验,针对自动焊锡机器人无人值守焊接,开发AW305-80系列的无铅免洗多芯锡丝,拥有高焊接可靠性,不断松香,极低飞溅,残留物低且透明等特性。
   AW305-80系列专门为汽车电子,工控电路板,航天航空控制板等对焊接高可靠性和板面清洁度严格要求之产品而开发。可免清洗并可符合各电气性要求。


2. 品牌/规格:AMT

Sn96.5/Ag3.0/Cu0.5

3. 焊料成分:As listed (J-STD-006B)

Type(合金代号)



AW305

Item No (项目)

Ingredients(成分)

Content(含量)Wt%

1

1.(Sn) %

余量(Rest

2

2.(Sb) %

0.050max

3

3.(Cu) %

0.5±0.1

4

4.(Bi) %

0.030max

5

5.(Zn) %

0.002max

6

6.(Fe) %

0.020max

7

7.(Al) %

0.002max

8

8.(As) %

0.030max

9

9.(Cd) %

0.002max

10

10.(Ag) %

3.0±0.2

11

11.(Pb) %

0.050max



4. 物理/化学性能


Solids Temperature (固化温度)

217

Liquids Temperature (熔化温度)

219

Specific Gravity (比重)

7.42

Physical State (物理状态)

银色线体

Content of the flux (助焊剂形态)

2.0-4.0% , 3芯或5

Type of the flux (助焊剂类型)

REL0

Spread rate (扩散率)JIS-Z-3197-1999-8.3.1.1

>80

SIR (表面绝缘阻抗)JIS-Z-3197-1999-8.5.3  梳子2

>1.0x1011Ω

Water Solution Resistance(水溶性)

>5×104

Copper Test(铜板腐蚀试验) JIS-Z-3197-1999-8.4.1

Pass

Soldering Temperature (焊接推荐温度)

Recommend: 360ºC -380 ºC



5. 锡丝可制造直径

0.18-3.0mm

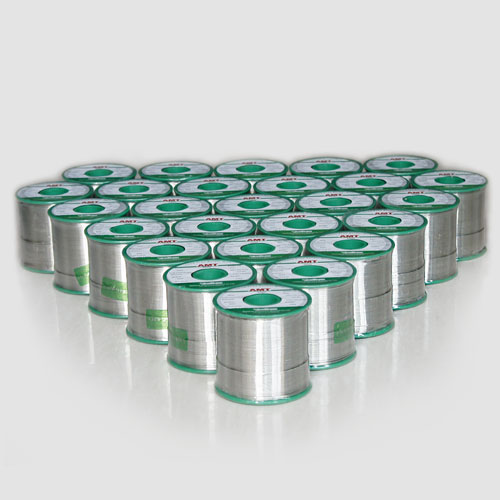

6. 包装方式

0.5kg/,1Kg/, 10Kg/.

5kg/盒,10kg/.
